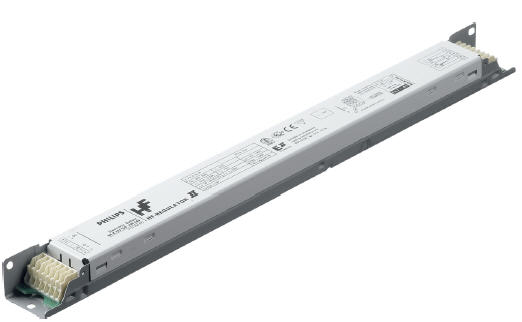

HF-R 1-10V Performer II 2x36W
Hoogfrequent elektronisch dimbaar-VSA maakt gebruik van 1-10V sturing voor TL-D (26mm TL-D lampen) VSA is voor 2 lampen van 36W.
-
|
Interface
|
1-10V
|
|
Aantal lampen vlg. specs.
|
2 piece
|
|
Nominaal VSA/lamp-vermogen
|
36
|
|
Gespecificeerd lamptype
|
TL-D
|
|
Toepassingscode
|
EII
|
|
Lijnspanning
|
220-240 V
|
|
Lijnfrequentie
|
50/60 Hz
|
|
Behuizing
|
L 360x30x21
|
|
Ontsteekmethode
|
Geprogrammeerde start
|
|
Levensd. 90% overl.T-behuizing
|
50000 hr
|
|
Energie-efficiëntie-index
|
A1
|
Werkingseigenschappen
|
Automatische herstart
|
Ja
|
|
Batterijsp. brandende lampen
|
154-276
|
|
Batterijsp. lampontsteking
|
196 V
|
|
Bescherming regelingang
|
Yes (Basic insulation)
|
|
Piek aanloopstroom
|
45 (max) A
|
|
Duur aanloopstroom
|
0.40 ms
|
|
Max. aantal VSA's op MCB
|
12 x
|
|
Aardlekstroom
|
0.5 (max) mA
|
|
Veilig netspanningsbereik (AC)
|
-10%/+10%
|
|
Functioneel netsp. bereik (AC)
|
-8%/+6%
|
|
Oversp. beveiliging 320 VAC
|
48 hr
|
|
Oversp. beveiliging 350 VAC
|
2 hr
|
|
Arbeidsfactor 100% uitg. verm.
|
0.98 -
|
|
Vermogensverliezen VSA
|
7.3 W
|
|
Regelbereik vermogensniveau
|
1%-100%
|
|
Crestfactor
|
1.7 (max) -
|
|
Ontstekingstijd
|
0.2 (max) s
|
|
Bedrijfsfrequentie
|
89 (max) kHz
|
|
Totale harm. vervorming EUR
|
5 %
|
|
Brom- en ruisniveau
|
Onhoorbaar
|
Bekabelingsgegevens
|
Conn. type ingangsaansluiting
|
WAGO 251 universele connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
|
|
Conn. type uitgangsaansluiting
|
WAGO 251 universele connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
|
|
Conn. type regelingang
|
WAGO 251 universele connector [Geschikt voor zowel automatische (ALF en ADS) als handmatige bedrading]
|
|
Striplengte
|
8.0-9.0 mm
|
|
Drd. doorsn. regelingang
|
0.50-1.00 mm2
|
|
Drd. doorsn. ingangsaansl.
|
0.50-1.00 mm2
|
|
Drd. doorsn. uitgangsaansl.
|
0.50-1.00 mm2
|
|
Drd. drsn. aut.insrt (ALF/ADS)
|
0.5 mm2
|
Temperatuurskenmerken
|
Bereik T-ontsteking
|
0 (min), 50 (max) C
|
|
Bereik T-omgeving
|
10 (min), 50 (max) C
|
|
Bereik T-opslag
|
-25 (min), 80 (max) C
|

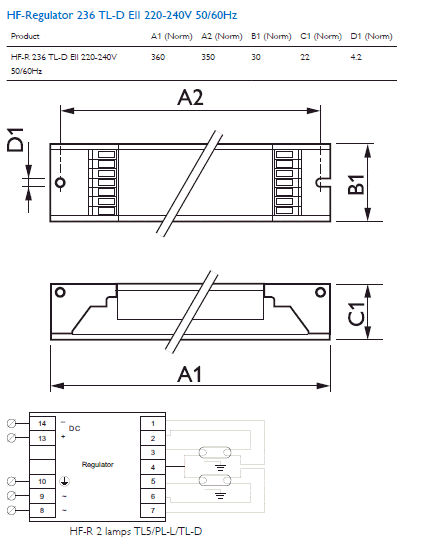

Afmetingen in mm.
|
Lengte A1
|
360 mm
|
|
Afstand montagegaten A2
|
350 mm
|
|
Breedte B1
|
30 mm
|
|
Hoogte C1
|
22 mm
|
|
Diameter montagegat D1
|
4.2 mm
|
Vermogen & Toepassingskenmerken
|
EMI 9 kHz - 30 MHz
|
EN 55015
|
|
EMI 30-1000 MHz
|
EN 55022 level B [Level = Class]
|
|
Veiligheidsnorm
|
IEC 61347-2-3
|
|
Prestatienorm
|
IEC 60929
|
|
Kwaliteitsnorm
|
ISO 9000:2000
|
|
Milieunorm
|
ISO 14001
|
|
Harmonische stroomvervorming
|
IEC 61000-3-2
|
|
EMC-immuniteit
|
IEC 61547
|
|
Trillingsbestendigheid
|
IEC 68-2-6 Fc
|
|
Schokbestendigheid
|
IEC 68-2-29 Eb
|
|
Vochtigheid
|
EN 61347-2-3 clause 11
|
|
Goedkeuringsmerktekens
|
ENEC / VDE-EMV
|
|
CE-markering
|
Ja
|
|
Temp.-markering
|
110 [Yes]
|
|
Calamiteitennorm
|
IEC 60598-2-22
|
Product data
|
Bestelcode
|
910158 30
|
|
EOC productcode
|
871150091015830
|
|
Productnaam
|
HF-R 236 TL-D EII 220-240V 50/60Hz
|
|
Bestel productnaam
|
HF-R 236 TL-D EII 220-240V 50/60Hz
|
|
Aantal per verpakking
|
1
|
|
Verpakkings aantal
|
12
|
|
Verpakkingen per buitendoos
|
12
|
|
Barcode op product
|
8711500910158
|
|
Barcode op buitendoos
|
8711500910165
|
|
Logistieke code(s)
|
913700609366
|
|
Netto gewicht per stuk
|
0.295 kg
|
